需求分析：

學校的安防系統與普通安防有共通之處，但也有很多自己的特點和要求。如以下重慶一中的需求特點：

監控點多：學校人員密集，要求監控到校區食堂多個重點角落。因此需要在學校內食堂的多處都裝有攝像探頭，同時要考慮到避免侵犯學生的隱私。

監控面積大：學校監控點多。要求系統支持多種布線方式，最好可利用現有線路，或允許多個子系統相對獨立，方便施工及維護。

可防止校園暴力：當校園暴力事件發生或可能發生時，各級人員均可觸動緊急按鈕，向110報警中心報警，預防或制止校園暴力事件。

可取證：對考場進行錄像，當有舞弊發生時，能舉證。

可作其它應用：安防系統要與學校日常工作相結合，最大限度的發揮作用。

聯特微的“平安校園”系統經過多年應用和完善，完全切合學校的具體應用和需求，在重慶一種的各個公共場所安裝網絡攝像機實現全天時監控，如：校門口及周界、教學樓、課室內和學生宿舍區等部位。期中還包括食堂(餐廳)、膳食制作場所和食品儲藏室，易燃、易爆、化學(劇毒)危險品庫房、準備室，財務室及所屬庫房(儲藏室)，實驗室、計算機室(多媒體教室)、陳列室等貴重教學設備集中存放使用場所，并將監控圖像通過校園綜合信息網實時傳輸?shù)街骺厥摇?

項目概述：

重慶一中建校于1931年，是一所市教委直屬省級重點中學。學校占地面積400多畝，校本部220多畝，渝北校區180多畝。為了給同學們創造全市最好的學習條件，在硬件方面學校投入了大量資金，修建了“四.二一”廣場、室內體育館、全國中學第一個數字化圖書館、網絡中心、藝術大樓(含餐廳、大禮堂、陳列館)等，為培養面向世界、面向未來、面向現代化的創造型人才奠定了堅實的基礎。

隨著平安校園建設在重慶市的逐步開展，重慶一中今年專門投入資金，興建網絡視頻監控系統，防范校園惡性事件的發生，以保障師生的教學安全。重慶一中經過對廠家及產品的嚴格測試及篩選，最終選定在平安校園建設方面有著豐富經驗和案例的廠商——聯特微。

設計方案：

目前，很多公共場所都裝有安保型視頻監控系統，其功能僅限于安保監控范圍，而做不到對事故進行處理，且其安裝方式及點位選擇也大多不符合國家規定。Neitway根據多年的弱電安防系統集成經驗，設計了一套針對天津極地海洋世界的網絡視頻監控系統。

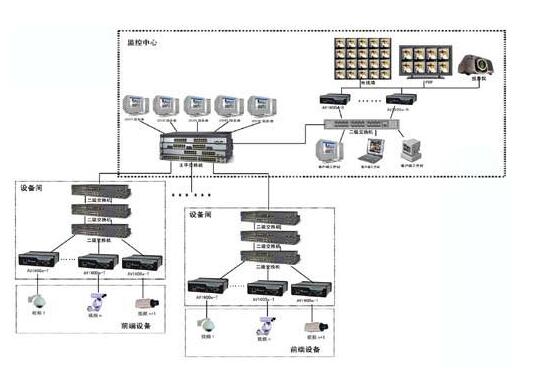

系統采用三級架構體系。各監控現場為第一級，此級主要是視頻源的采集，主要是攝像機、球機防護罩和支架等的安裝;網線和光纜及聲音、報警、控制等信號的架設為二級;主控室設在信息樓網絡中心，用于監看和圖像轉發，并具有電視墻和分配控制等功能為第三級(提供預留功能，此系統已具備此功能)，此級建有總控中心，可以看各監控現場任意一路視頻圖像，具有身份認證，權限管理，控制及圖像轉發等功能，具有電子地圖管理和中心大屏幕監看功能。

下面介紹這三級的功能和特點如下：

1、 網絡視頻監控系統的前端系統

天津極地海洋世界網絡視頻監控系統前端采用網絡攝像機，網絡攝像機采集視頻信號后，在網絡攝像機內部直接通過H.264/MPEG4視頻壓縮格式將數字信號通過網絡傳輸?shù)胶蠖丝刂葡到y(tǒng)。

在該項目中使用了Neitway高清網絡攝像機，該攝像機具備日夜兩用、防塵、防水、防霧、防反光、雙濾光片等特點。采用200萬像素逐行CMOS傳感器和高性能多媒體處理器設計開發，選用嵌入式Linux操作系統，支持H.264/MPEG-4兩種視頻編碼協議，是一款集視頻采集、圖像處理、視頻傳輸、視頻存儲、視頻管理功能于一體的高清型網絡攝像機。其高集成度、即插即用的設計理念，極大地方便了用戶安裝、使用和維護。

2、網絡視頻監控系統的傳輸系統

前端視頻攝像頭的接入效果、客戶端對視頻的瀏覽效果都與網絡帶寬有著密切的關系，對網絡帶寬大小有不同的要求，并直接受到網絡帶寬的影響。因此，選用合適的線路對整個系統來講將起到至關重要的影響。故此在傳輸通道的選擇上，天津極地海洋世界用專門的監控局域網接入方式。把監控網絡作為一個單獨的網絡，然后再匯入到局域網核心，與整個校園網絡形成有機的一體。

3、 網絡視頻監控系統的后端系統

監控中心設置在天津極地海洋世界信息網絡中心，主要包括綜合監控管理服務器、監控工作站電腦、視頻解碼器、監視器等。綜合監控管理服務器是整個重慶一中網絡視頻監控系統的管理中心和控制中心。負責前端監控攝像機的管理、視頻流的接收與轉發、錄像存儲管理、后端視頻解碼器的管理、監控工作站管理、帳戶分配、權限管理等。監控工作站在綜合監控管理服務器授予的帳戶及權限內，可以多畫面形式查看各間和間實時視頻圖像、調看歷史視頻數據。

監控中心視頻解碼器將前端字視頻解碼成模擬視頻輸出到多臺監視器組成的電視墻上，以輪巡的方式顯示所有視頻圖像，中間大屏以4畫面形式顯示重點區域圖像。在綜合監控管理服務器的管理下，視頻解碼器可以讓任一路視頻輸出到任一臺監視器的任一個畫面窗格內，實現數字矩陣的功能。整個重慶一中的場館、通道、出入口、考場等都一覽無余。

本套公共場所網絡視頻監控系統提供多個存儲服務器以及FOS Service(故障切換服務)。在存儲服務器損壞的情況下，自動切換，確保故障損失最低，本公共場所網絡視頻監控系統兼容SQL和Oracle數據庫。

綜合監控管理服務器介紹：

根據重慶一中的項目實際需求，深圳聯特微公司為重慶一中使用了聯特微自主開發的NS-8000監控管理平臺。

該平臺采取分層及模塊化的設計邏輯(如圖)：將業務系統分成接入層、媒體處理層、控制層和應用層。接入層完成客戶端設備(包括客戶端、電視墻、移動終端等)和前端設備(IP攝像機、DVS、DVR、各類傳感器和數據采集設備等)的接入。同時接入層需要完成私網穿越、差異性屏蔽以及一些信令和媒體轉換等功能。接入層的設計可能比較復雜，通過接入層接入到監控管理平臺后使用統一接口和信令進行交互;媒體處理層在控制層的控制下完成媒體相關的處理，比如媒體傳輸、視頻存儲等?？刂茖油瓿蓵挼目刂?，比如SIP會話控制、語音對講會話控制等;應用層完成各種管理功能(比如用戶管理、存儲管理、告警管理等等)和各類業務邏輯?？梢允褂貌煌瑧?yīng)用服務器完成不同行業的業務功能。

結束語：

隨著平安校園建設在重慶市的逐步開展、該網絡視頻監控系統在重慶一種的成功應用大大的加強了校園內及周邊安全，降低了校內斗毆事件，同時也提高了教師的工作效率，為重慶一種的安全管理做出了應有的貢獻。
