一套完整的監控系統，絕對是由攝像頭，客戶端顯示器、主機以及連接它們的數據傳送光纖組成，在這中間光纖到底扮演了怎樣的一個角色？起到了怎樣的作用，今天我們就來聊一聊

　　光纖類型

　　光纜根據使用場合的不同， 分為室內光纜， 室外光纜， 分支光纜， 配線光纜。光纖根據傳輸方式可分為單模和多模，所以監控一般使用單模光纖。

　　單模光纖： 只傳輸一種模式光信號的光纖，常規有G.652,G.653,G.654,G.655等傳輸?shù)燃壏诸?，單模光纖傳輸百兆信號距離可達幾十公里。

　　多模光纖： 能傳輸多種模式光信號的光纖， 為G.651等級，根據光模式分為OM1,OM2,OM3，多模光纖傳輸百兆信號最遠傳輸距離2公里。

　　光纖敷設方式

　　常規室外光纜都是以松套管作為纖芯的容器， 為最常見光纖纖芯敷設方式?！　∈覂?nèi)光纜常見為緊套式敷設。

　　大芯數光纜的纖芯也有以帶狀方式進行組合敷設光纖纖芯。

　　光纜結構

　　1 最常見的光纜結構為層絞式光纜，12芯以上光纜一般是這種結構，光纜腔體內可容納多根松套管，以松套管為基本單位，每根松套管可容納6-12芯纖芯;層絞式光纜為中心加強構件，松套管環繞在中心加強芯外，為了實際應用， 纖芯需要外覆不同的顏色， 一共 12 種顏色， 而層絞式光纜的松套管數量一般也在 12 個以內 ，所以層絞式光纜的芯數一般是從 12 芯-144 芯。

　　2 12芯以下室外光纜一般選用的結構是中心束管式，此類型光纜內置含有一個中心松套管，內可包含1-12芯纖芯，外護套內含兩根平行鋼絲。

　　3 帶狀光纜， 也叫骨架槽式結構一般作為芯數較大的光纜結構。

　　光纖配套設備

　　光纖配線架(箱)：光纖終端盒是為了保護光纖和尾纖的，尾纖是為了連接光纖收發器、光纖交換機或者光端機的。

　　光纖終端盒(接續盒或熔纖盤)：光纖接續盒是將兩根光纖熔接在一起。

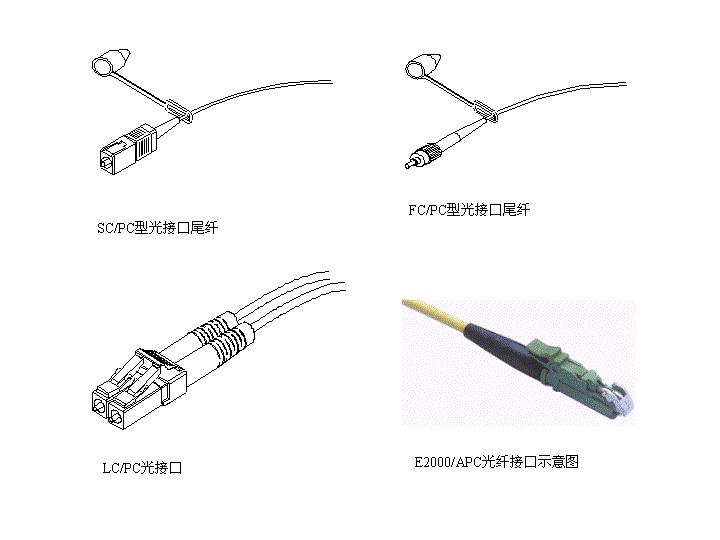

　　尾纖：光纖尾纖的一頭與光纖熔接在一起，另一頭連接光纖收發器或光纖交換機等設備。

　　ODF光纖配線架及光耦合器：在一些大中型監控項目中，可能會使用到ODF光纖配線架及光耦合器等設備，ODF光纖配線架主要應用與機房，可以讓眾多光纖更加規整，方便維護。

　　光纖收發器：也稱為光電轉換機，將光口，電口進行轉換的設備，成對使用，電口連接交換機，光口連接光纖尾纖。

　　光纖模塊：光纖模塊主要應用與光纖交換機上，通過光纖模塊可以直接將光纖尾纖與交換機相連，省去光纖收發器，但是光纖交換機價位相對較高。

　　光纖小知識

　　1 光纖的抗拉強度很高， 接近金屬的抗拉強度;　

　2 光纖的延展性( 1%) 比金屬差( 20%);

　　3 當光纖內存在裂紋， 氣泡或雜物， 在一定張力作用下， 容易斷裂;

　　4 光纖雨水容易斷裂， 切損耗大大增大;

　　5 在低溫下?lián)p耗隨溫度降低而增加;

　　6 光纖需要增強機械性能保護，需要進行防水保護， 以保證傳輸性能。

　　波長： 光纖通信光信號的通信窗口，其中850，1310nm為多模光纖通信窗口，為短波長窗口 ;1310，1550，1640nm等為單模光纖通信窗口為長波長窗口 。

　　單工：通信上信號只收不發或者只發不收，單向通信，理解成一芯光纖上只接收光信號或者只發送光信號。

　　雙工：既接收信號也發送信號， 分為半雙工和全雙工， 半雙工可以理解成一芯光芯，在接收到信號后能通過同一芯光纖進行信號的發送反饋，但是此時只能發送不能接收信號了 ; 而全雙工仍然是使用一芯光纖， 在接收信號的同時可以不斷的發送信號，接收發送兩種通信互不干擾，一般通過頻分復用、時分復用及波分復用來實現。
